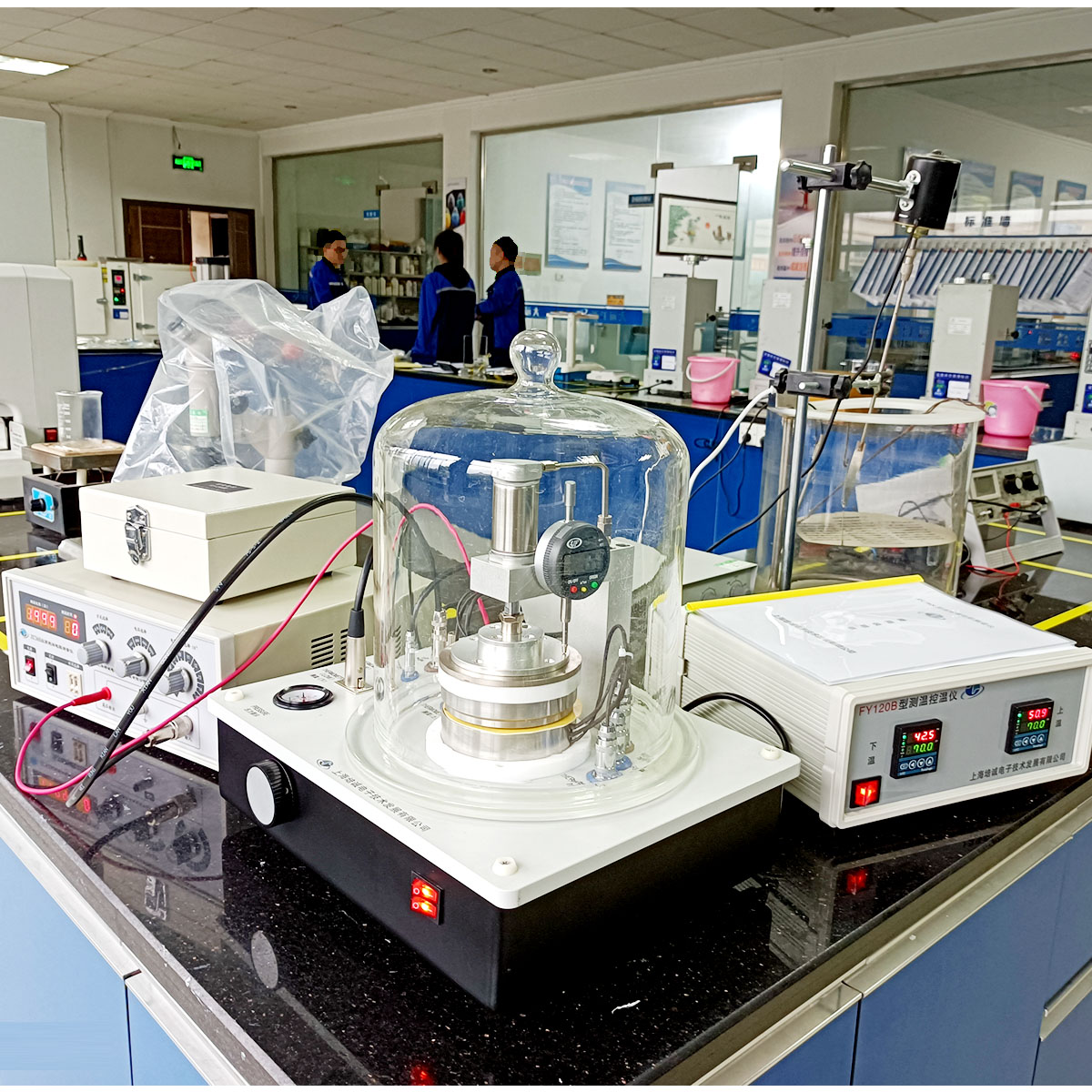

RY2型液压式固体绝缘材料测试电极

概述

RY2型液压式固体绝缘材料测试电极制造成平板型带保护电极的三端式电容器，可以在加压、加温及抽真空条件下，配以高压电容电桥在工频电压下对各类固体绝缘材料（如聚苯乙烯，聚丙烯，电容纸等）的试品作介质损耗因数（tgδ），相对介电常数（ε）的测量。配上高阻计还可测试体积电阻率（Pv）. 本电极设计是参照国标GB1409，GB/T1693

主要性能参数

高压电极直径与表面积   ￠98mm(75.43cm2)

测量电极直径与表面积   ￠50 mm(19.6 cm2)

电极材料                  不锈钢1Cr13Ni9Ti

电极工作面                精面面磨

电极间距                  不大于6mm

电极加热功率        约2*500瓦

电极最高温度        200°C   (配上FY120B型温控仪，精度0.1°)

加热时间             30分钟

电极压力             0~~1.0Mpa连续可调

最大测量电压        2000V，50Hz

真空度              电极可抽真空至3*10-2 Mpa

尺寸重量            长*宽*高   400 mm*300 mm*400 mm   ，15Kg
